System konwersji mocy ESS PCS-250-T Izolowany przetwornik magazynowania energii

Miejsce pochodzenia	Chiny
Nazwa handlowa	HKIVI
Numer modelu	PCS-250-T
Minimalne zamówienie	1 zestaw
Cena	Zbywalny
Szczegóły pakowania	Rozmiar pojedynczego pakietu: dostosowywany
Czas dostawy	30 dni roboczych
Zasady płatności	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply	1 komplet/miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

Szczegóły Produktu

Moc nominalna	250KW	Maksymalna pojemność	275 kVA
Maksymalne napięcie prądu stałego	1000 V	Maksymalny prąd stały	567a
Zakres napięcia akumulatora	500 ~ 900 V	Znamionowe napięcie sieciowe	400 V, 3W+N+PE
Zakres napięcia sieci	-15%~10%	Maksymalny prąd prądu przemiennego	400A
Znamionowa częstotliwość sieci	50 Hz	Thdi (ocena mocy)	<3%
Regulowany zakres współczynnika mocy	-1 ~ 1	Tryb izolacji	Izolacja transformatora
Żywotność usługi	20 lat	Wymiary (szer.wys.gł.)	12002000700 mm
Waga	1350kg
Podkreślić	Izołowany przetwornik magazynowania energii , System konwersji mocy ESS PCS-250-T

Zostaw wiadomość

opis produktu

System konwersji mocy ESS PCS-250-T Izolowany przetwornik magazynowania energii

ASystem konwersji mocy (PCS)jest centralnym elementem elektroniki mocy zaprojektowanym do efektywnej konwersji i sterowania formami energii.

Dwu kierunkowe przekształcanie energii: Bezproblemowa transformacja prądu stałego i bieżącego (np. interakcja akumulatorów z siecią)
Dynamiczne regulacje: sterowanie napięciem, częstotliwością, współczynnikiem mocy w czasie rzeczywistym (zgodne z normą IEEE 1547)
Integracja systemu: Inteligentny interfejs między odnawialnymi źródłami energii, magazynem i siecią

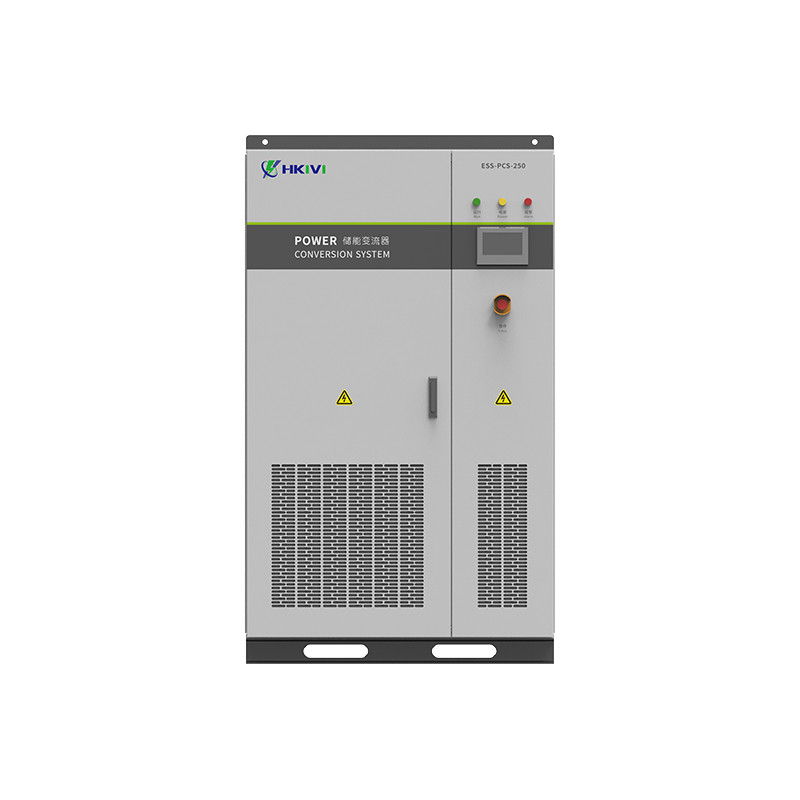

System konwersji mocy ESS PCS-250-T Izolowany przetwornik magazynowania energii 1

2Architektura techniczna

2.1 Podsystemy podstawowe

Moduł	Funkcja	Kluczowe technologie
Konwerter mocy	Konwersja AC/DC lub DC/AC (topologie: 2-poziomowe, 3L-NPC, MMC)	Urządzenia SiC/GaN, układ niskiej induktancji
System sterowania	Wykonuje algorytmy MPC z odpowiedzią <1 ms	RTOS, sterowanie FPGA
System ochrony	Przewyższenie/spadek napięcia/częstotliwości, przeciwwysepkowanie (zgodne z normą UL 1741 SA)	Weryfikacja hardware-in-loop (HIL)
Zarządzanie cieplne	Utrzymuje temperaturę połączenia < 125°C (chłodzenie płynem/powietrzem)	Projekt zoptymalizowany dla CFD

2.2 Wskaźniki wydajności

Efektywność: 97-99% (ważone według CEK)
THD: < 3% przy pełnym obciążeniu
Szybkość reakcji:
- Odpowiedź na obciążenie stopniowe: < 10 ms (0-100%)
- Regulacja częstotliwości: ±0,5 Hz (tryb sieciowy)

3. Wnioski

3.1 Integracja odnawialnych źródeł energii

Wyniki badań: Zmniejsza wahania mocy ±15%/min (IEC 61400-21)
Wirtualny generator synchroniczny (VSG): Zapewnia emulację inercji (współczynnik tłumienia: 0,5-2,5 regulowany)

3.2 Systemy magazynowania energii

Zarządzanie baterią:
- Dokładność przejścia CC/CV: ±0,5%
- Błąd oceny SOC: < 2% (filtr Kalmana)
Usługi sieciowe:
- Odpowiedź na częstotliwość pierwotną: aktywacja < 2 s (wymogi PJM)
- Wsparcie VAR: zakres współczynnika mocy ±0,95

3.3 Przemysł i specjalności

Mikrociągi: możliwość uruchomienia w czarnym kierunku (0,2°C)
Szybkie ładowanie pojazdów elektrycznych:
- Architektura chłodzona cieczem o mocy 350 kW
- Wydajność 95% @30-100% obciążenia
Siła morska:
- Certyfikat DNV-GL
- < 5% THD (IEEE 519-2014)
