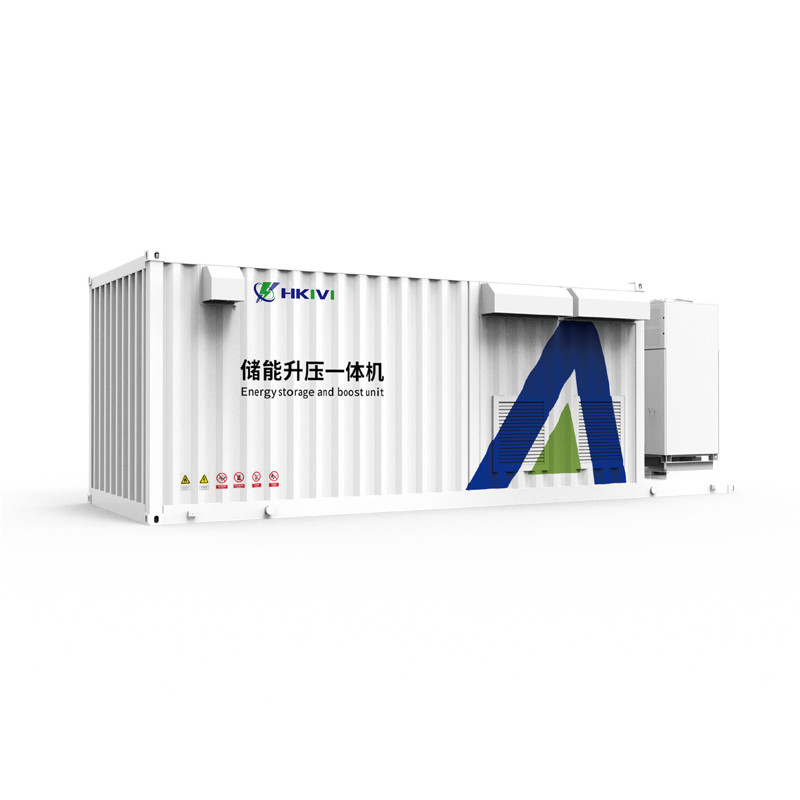

System zwiększający magazynowanie energii Bateria BESS z równoległą operacją

System zwiększający magazynowanie energii Bateria BESS z równoległą operacją

To...roztwór wzmacniający "wszystko w jednym"łączy wiele kluczowych komponentów w jeden, zoptymalizowany pakiet:

• Transformator stopniowy o wysokiej wydajności: Zaprojektowane do minimalnej straty energii podczas konwersji napięcia

• Zaawansowany system konwersji mocy (PCS): Umożliwia dwukierunkowy przepływ energii między magazynem a siecią

• Inteligentna jednostka sterująca: koordynuje działania systemu z szerszym systemem zarządzania energią

• Urządzenia ochronne i przełącznikowe: Zapewnia bezpieczne działanie w różnych warunkach sieci

• System chłodzenia: Utrzymuje optymalne temperatury pracy wszystkich elementów

ESS-AC-5000 wyróżnia się szczególniefilozofia projektowania modułowego, umożliwiając elastyczne konfiguracje zdolności do spełnienia różnych wymagań projektu.Takie podejście do projektowania umożliwia łatwą skalowalność od mniejszych instalacji komercyjnych do projektów magazynowania energii na skalę użyteczności publicznej.

Podstawowe technologie i innowacje

Wysokowydajna konwersja mocy

ESS-AC-5000 zawieranajnowocześniejsza elektronika mocyw celu zminimalizowania strat energii podczas procesu wzmacniającego:

• Technologia konwersji na bazie SiC: Wykorzystanie półprzewodników z węglanu krzemu (SiC) w celu zmniejszenia strat w przełączaniu i zwiększenia częstotliwości pracy w porównaniu z tradycyjnymi IGBT na bazie krzemu1

• Topologia wielopoziomowa: zaawansowana architektura konwertera, która poprawia jakość formy fali i zmniejsza zniekształcenie harmoniczne

• Dynamiczna regulacja napięcia: Automatyczna regulacja parametrów konwersji w celu utrzymania optymalnej wydajności w różnych warunkach obciążenia

•

Integracja inteligentnej sieci

Cechy systemuzaawansowane funkcje wsparcia sieciktóre wykraczają poza prostą konwersję napięcia:

• Możliwość tworzenia sieci: może samodzielnie ustalać i utrzymywać napięcie i częstotliwość sieci, co ma kluczowe znaczenie dla słabych sieci lub operacji wyspionych

•

• Kompensacja mocy reakcyjnej: Zapewnia dynamiczne wsparcie VAR w celu poprawy stabilności sieci

• Regulacja częstotliwości: Szybka reakcja na odchylenia częstotliwości sieci (czas reakcji < 100 ms)

• Wykrycie błędu: Utrzymuje działanie podczas zakłóceń sieci zgodnie z odpowiednimi kodami sieci

•

System zarządzania cieplnym

ESS-AC-5000 wykorzystujewyrafinowany roztwór chłodzącyw celu zapewnienia niezawodnej pracy:

• Podejście do chłodzenia hybrydowego: Łączy chłodzenie płynne dla elektroniki mocy z chłodzeniem przymusowym dla transformatora

• Adaptacyjne sterowanie wentylatorem: Dynamicznie dostosowuje natężenie chłodzenia w zależności od obciążenia i warunków otoczenia

• Monitoring temperatury: Ciągłe śledzenie temperatur krytycznych komponentów z predykcyjnym zapobieganiem przegrzaniu

•

Elementy bezpieczeństwa i ochrony

System obejmuje:wiele warstw ochrony:

• Kompleksowa ochrona elektryczna: Wykrywanie nad napięciem, pod napięciem, nadprądem, zwarciem i błyskiem łukowym

• System zapobiegania pożarom: Możliwości wczesnego wykrywania i likwidacji dymu

• Monitorowanie izolacji: Kontynuacyjna kontrola integralności izolacji

• Wyłączenie awaryjne: Możliwość szybkiego odłączenia w sytuacjach krytycznych

Scenariusze zastosowań i integracja systemu

Przechowywanie energii na skalę użyteczności publicznej

ESS-AC-5000 jest szczególnie cenny waplikacje magazynowania energii w skali sieci:

• Integracja na poziomie przesyłu: umożliwia bezpośrednie podłączenie dużych systemów akumulatorów do sieci przesyłowych wysokiego napięcia

• Usługi pomocnicze: Ułatwia uczestnictwo na rynkach regulacji częstotliwości i wsparcia napięcia

• Wygładzanie energii odnawialnej: Pomaga zmniejszyć zmienność z farm słonecznych i wiatrowych

•

Zastosowania komercyjne i przemysłowe

W przypadku instalacji C&I system zapewnia:

• Ogrzewanie szczytowe: Obniża opłaty odbiorcze poprzez rozładunek w okresach szczytu

• Moc zapasowa: utrzymuje krytyczne operacje podczas awarii sieci

• Wsparcie mikrociągów: Służy jako interfejs sieci dla niezależnych systemów energetycznych

•

Integracja energii odnawialnej

System wzmacniający wyróżnia siękonfiguracje odnawialne plus magazyny:

• Instalacje fotowoltaiczne: Przechowuje nadwyżkę wytworzoną w celu późniejszego wykorzystania lub wprowadzenia do sieci

• Farmy wiatrowe: Kompensuje zmienność wiatru i zapewnia inercję

• Elektrownie hybrydowe: Łączy wiele odnawialnych źródeł energii z magazynowaniem

•

Specjalne zastosowania

• Słabe wsparcie sieci: Stabilizuje odległe lub niedorozwinięte sieci

• Możliwość uruchomienia w trybie czarnym: Pomaga przywrócić zasilanie po powszechnych awariach

• Operacja na dużych wysokościach: Certyfikowane do instalacji do wysokości 5000 m
