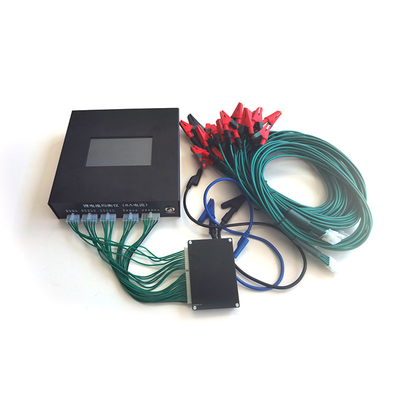

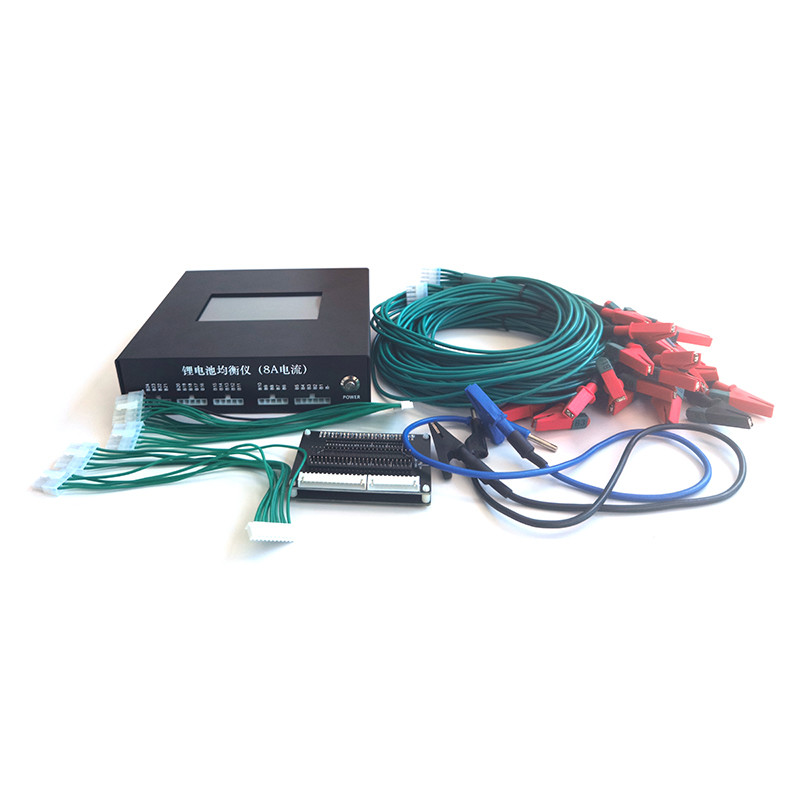

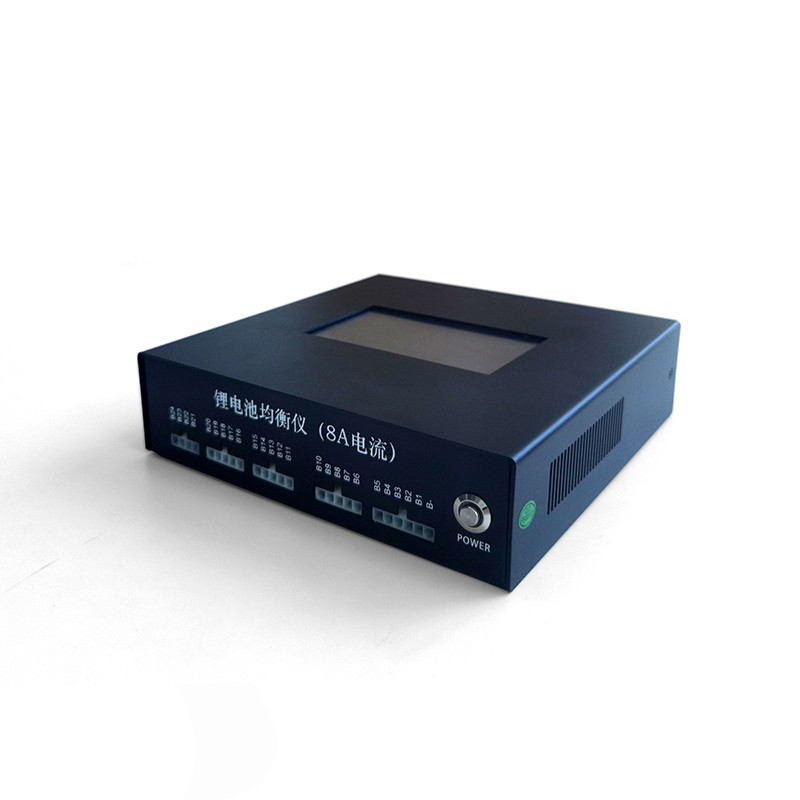

Jeden HKIVI-24S-BL10ARównoważnik bateriijest odpowiedni do zestawów akumulatorów z podłączonymi 2-24 ciągami ogniw
Użyj zewnętrznego zasilania AC90V-265V.

ZastosowanieRównoważnik bateriido akumulatora o napięciu poniżej 40 V. Instalacja i okablowanie
metodę przedstawiono na rysunku 5 (na rysunku przedstawiono 3 struny z zewnętrznym źródłem zasilania)

Przed włączeniem zasilania należy ponownie potwierdzić, czy podłączenie
w przypadku gdy przewód wyrównania jest normalny, czy moc dostarczana wyrównującemu znajduje się w zakresie wymaganym
zasięgu, sprawdź, czyRównoważnik bateriijest bezpiecznie umieszczony i potwierdzić, czy obwód
Włącz zasilacz ekwalizatora, w przeciwnym razie może spowodować
poważne konsekwencje, takie jak nieprawidłowe działanie lub nawet oparzenia.

Na stronie stanu w czasie rzeczywistym, można zobaczyć informacje takie jak napięcie komórki, całkowite napięcie baterii,
maksymalna różnica napięcia, średnie napięcie ogniwa, stan bilansu, prąd bilansu, urządzenie
temperatury i adresu urządzenia.

Równoważnik baterii sam w sobie nie ma wysokiego napięcia i nie spowoduje uszkodzenia
ciała.
Battery Balancer posiada urządzenia wrażliwe na prąd statyczny i musi być chroniony przed prądem statycznym.
Nieprawidłowa obsługa może spowodować uszkodzenie ekwalizatora.
Proszę zwrócić uwagę na następujące instrukcje:

a) Przed dotknięciem PCB osoba wykonująca operację musi wyładować statyczny
energii elektrycznej i podejmowania środków antystatycznych;
b) Ekwalizator nie może wchodzić w kontakt z materiałami izolacyjnymi elektrycznymi -
folie z tworzyw sztucznych, izolacyjne deski stołowe lub odzież wykonana z włókien sztucznych lub syntetycznych;
c) Podczas spawania na balansu baterii upewnij się, że końcówka lutownicy jest uziemiona;
d) Jeżeli nie można uniknąć użycia nieprzewodzącego pojemnika, musi być on zapakowany z
materiały przewodzące przed umieszczeniem PCB, takie jak przewodząca guma piankowa lub zwykła
folia aluminiowa.

Przy wyborze balansu baterii do konkretnego zastosowania należy wziąć pod uwagę kilka kluczowych czynników:

Konfiguracja akumulatora:
Napięcie i pojemność całego zestawu baterii
Liczba ogniw w opakowaniu i ich indywidualne napięcia
Chemia komórek (np. litowo-jonowe, ołowiano-kwasowe, NiMH)
Technika równoważenia:
Podejście pasywne, aktywne lub hybrydowe do bilansowania
Prędkość i wydajność równoważenia
Wpływ na czas pracy i wydajność akumulatora
Równoważenie prądu i mocy:
Maksymalny prąd bilansujący, który może obsłużyć bilansator
Wymagana moc bilansująca na podstawie wielkości akumulatora i poziomu nierównowagi
Możliwości zarządzania cieplnym balansu
Monitoring i kontrola:
Możliwość monitorowania napięć i temperatur poszczególnych ogniw
Integracja z systemem zarządzania akumulatorami (BMS)
Funkcje rejestrowania i raportowania danych
Bezpieczeństwo i ochrona:
Ochrona przed prądem, napięciem i temperaturą nadmierną
Zgodność z odpowiednimi normami bezpieczeństwa (np. UL, CE, UN38.3)
Zachowanie w trybie awarii i tolerancja awarii
Czynnik kształtu i montaż:
Fizyczny rozmiar i waga balansu
Kompatybilność z dostępną przestrzenią i możliwościami montażu
Łatwość instalacji i integracji z ogólnym systemem
Względy środowiskowe:
Zakres temperatury pracy i wymagania dotyczące chłodzenia
Odporność na drgania, wstrząsy i inne obciążenia środowiskowe
Ochrona przed wejściem (poprawka IP) dla środowisk zewnętrznych lub trudnych
Koszty i cykl życia:
Koszty początkowe balansu
Wymagania dotyczące bieżącej konserwacji i wymiany
Całkowity koszt posiadania w przewidywanym okresie życia aplikacji
Dokładne przeanalizowanie tych czynników pomoże wybrać wyważacz baterii, który będzie odpowiedni do konkretnego zastosowania, zapewniając optymalną wydajność, bezpieczeństwo i długowieczność zestawu baterii.
